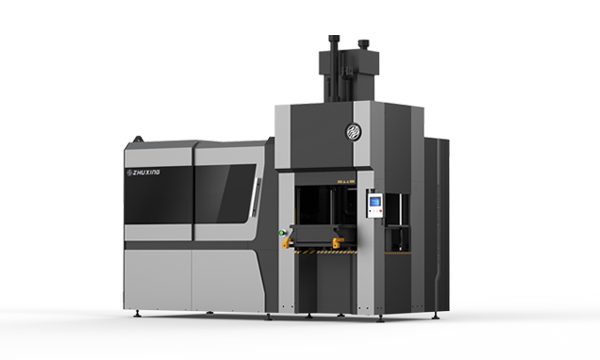

上下射砂双射桶水平分型造型机

上下射砂造型机采用双射筒结构,顶部和底部给上、下箱单独气流射砂,极大得改善了一些深孔、结构复杂铸件阴影面不够紧实的问题。

·速度快,最快能达到100模每小时

·滑出放砂芯更安全

·滑出、不滑出可调可控,不放砂芯或者放小砂芯可调整成不滑出模式,速度更快。

·需要挖地坑

·全密封不漏气,不飞射砂桶与喷嘴之间硬连接,没有任何缝隙)

·射砂桶不会堵

·型砂中有铁块和杂物也不会卡住机器

·上箱表面无散落砂

·支撑滑出下芯的滑出轨道,设计在机身设备运行,没有任何零部件在机身外运动,确保安全。


产品参数
型号Z426XZ4265XZ427XZ428XZ429XZ4211XZ4212XZ4214X
砂型尺寸(mm )610×510650×550710×610810×710900×8001100×10001200×11001400×1200
砂型高度(mm)上180~260上180~260上180~260上180~260上260~300上260~330上260~330上260~330
下160~260下160~260下160~260下160~260下160~260下160~260下160~260下160~260
可滑出下芯
造型方式上下射砂+压实          上下射砂+压实          上下射砂+压实          上下射砂+压实          上下射砂+压实          上下射砂+压实          上下射砂+压实          上下射砂+压实
造型速度39秒/箱39秒/箱43秒/箱50秒/箱55秒/箱60秒/箱65秒/箱70秒/箱
挤压压力0.7Mpa
(2段转换式)
07Mpa
(2段转换式)
07Mpa
(2段转换式)
07Mpa
(2段转换式)
07Mpa
(2段转换式)
07Mpa
(2段转换式)
07Mpa
(2段转换式)
07Mpa
(2段转换式)
驱动方式空气&气动液压装置空气&气动液压装置空气&气动液压装置空气&气动液压装置空气&气动液压装置空气&气动液压装置空气&气动液压装置空气&气动液压装置
空气消耗量2.2m³2.5m³2.8m³3.1m³3.5m³3.8m³4.3m³4.8m³
使用电源AC220~380V操作DC24VAC220~380V操作DC24VAC220~380V操作DC24VAC220~380V操作DC24VAC220~380V操作DC24VAC220~380V操作DC24VAC220~380V操作DC24VAC220~380V操作DC24V
控制方式触摸屏/PLC触摸屏/PLC触摸屏/PLC触摸屏/PLC触摸屏/PLC触摸屏/PLC触摸屏/PLC触摸屏/PLC
砂型重量258KG297KG360KG478KG679KG1038KG1246KG1585KG
浇冒口数量2525254545454545
浇冒口直径Φ30、Φ40Φ30、Φ40Φ30、Φ40Φ30、Φ40Φ30、Φ40Φ30、Φ40Φ30、Φ40Φ30、Φ40
机器净重12.5 T13.2 T14 T15.5 T16.6 T18 T19 T20 T
工作气动压力(Mpa)0.4~0.60.4~0.60.4~0.60.4~0.60.4~0.60.4~0.60.4~0.60.4~0.6
**根据用户需求,砂箱尺寸可适当调整。
造型速度按照户外温度.气源.挤压压力等条件会变动。
